Teste EMC de surto; O que é o teste EMC de surto (surto)?

Com o rápido desenvolvimento da tecnologia, os dispositivos electrónicos desempenham um papel cada vez mais importante na nossa vida.Não podemos ignorar que os equipamentos eletrónicos podem encontrar vários efeitos de interferência eletromagnética (EMI) durante o funcionamento normalA fim de assegurar o funcionamento normal dos equipamentos electrónicos, foi criado o ensaio EMC surge (surge).

Em primeiro lugar, vamos conhecer o teste EMC surge (SURGE).

O que é um teste EMC de surto (surge)?

O ensaio EMC de sobrecarga (SURGE) é um ensaio importante utilizado para detectar a capacidade anti-interferência de equipamentos eletrónicos sob flutuações instantâneas de tensão.relâmpagos e outros fenômenos que possam ocorrer no ambiente real para testar a sobrevivência dos equipamentos em ambientes eletromagnéticos adversosPor exemplo, se os equipamentos electrónicos podem continuar a funcionar normalmente após um raio.

No teste de compatibilidade eletromagnética EMC, há um teste chamado teste de surto.

O teste de sobretensão EMC (Electromagnetic Compatibility Surge Test) é um método de ensaio utilizado para testar se os equipamentos eletrónicos podem suportar tensões transitórias da rede elétrica.Os ensaios de sobretensão EMC são geralmente realizados em conformidade com a norma internacional IEC 61000-4-5..

No ensaio de sobretensão EMC, o equipamento de ensaio é exposto a tensões transitórias que simulam a rede de energia para simular eventos de sobrevoltagem súbita na rede de energia.Estas sobrevoltas podem ser causadas por raios., falhas na rede eléctrica, interruptores de alimentação, etc., e podem danificar o equipamento ou interferir no funcionamento normal do equipamento.

Qual é, pois, o objectivo do ensaio EMC surge (SURGE)?

Em primeiro lugar, através do ensaio EMC surge (SURGE), o desempenho de compatibilidade eletromagnética (EMC) dos equipamentos eletrónicos pode ser avaliado.A compatibilidade eletromagnética refere-se à capacidade de um equipamento eletrónico funcionar normalmente num ambiente específico sem causar interferências prejudiciais a outros equipamentos.Em segundo lugar, o ensaio EMC de surto (surge) pode ajudar os designers de equipamentos eletrónicos a encontrar eventuais defeitos no processo de concepção ou produção do equipamento,Melhorando assim a fiabilidade e a estabilidade do equipamento.

Normas de ensaio de sobretensão EMC

1Equipamento elétrico e eletrónico: GB/T17626.4-2006, IEC61000-4-5: 2001;

2Equipamento de tecnologia da informação: GB/T17618-2015, CISPR24: 2010;

3. Eletrodomésticos, ferramentas eléctricas e aparelhos semelhantes: GB/T4343.2-2009, CISPR14-2: 2008;

4Equipamento elétrico para medição, controlo e utilização em laboratório: GB/T18268.1-2010, IEC61326-1:2005;

5Equipamento de transporte ferroviário: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6Equipamento médico de engenharia: GB4824-2013, IEC CISPR11: 2010;

7. Controlador programável: GB/T15969.2-2008, IEC61131-2: 2007;

8Equipamento informático: GB/T9813.1-2016, GB/T9813.2-2016;

9Equipamento fotovoltaico: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10Sistema de transmissão elétrica com regulação de velocidade: GB12668.3-2012, IEC61800-3: 2004;

11. Equipamento de turbinas eólicas: NB/T31004-2011;

12- Relais de medição e dispositivos de protecção: NB/T31004-2011.

A principal norma para ensaios de sobretensão EMC é a IEC 61000-4-5, que estipula o desempenho de compatibilidade eletromagnética que o equipamento deve ter sob sobrevoltagem súbita (ou seja,(surge) no sistema de energia.

Além da IEC 61000-4-5, existem várias outras normas de ensaio de sobretensão EMC, incluindo:

1.ANSI C62.41: Esta norma é adequada para ensaios de resistência a sobretensões e transformadores em sistemas de energia.

2. EN 61000-6-1 e EN 61000-6-2: Estas normas especificam os métodos e requisitos para os ensaios EMC em diferentes condições ambientais.

3. FCC Parte 18: Este é o requisito de ensaio EMC estipulado pela Comissão Federal de Comunicações dos Estados Unidos e aplica-se a equipamentos eletrónicos não de consumo, tais como industriais,Equipamento científico e médico.

4.VDE 0843: Este é o requisito do ensaio EMC estipulado pela Associação Alemã de Eletrónica e Tecnologia da Informação, incluindo o ensaio de sobretensão.

Essas normas desempenham um papel importante nos ensaios de ondas elevadas EMC.Os fabricantes de equipamentos devem realizar ensaios de acordo com as normas do seu país ou região para garantir que o equipamento cumpre os requisitos e regulamentos correspondentes durante a utilização..

O teste de sobretensão EMC geralmente usa um gerador de sobretensão simulado para injetar pulsos de sobretensão no equipamento sob teste e, em seguida, detecta a resposta do equipamento.

Os seguintes são os métodos gerais de ensaio de ondas elevadas EMC:

1Determinar os requisitos e normas de ensaio EMC para os equipamentos de ensaio, tais como a IEC 61000-4-5.

2Preparar o gerador de sobretensão e o equipamento de ensaio e ligar o equipamento de ensaio à linha de alimentação e ao gerador de sobretensão simulados.

3. Ajustar o gerador de sobretensão e definir os parâmetros de ensaio correspondentes, tais como a tensão de ensaio, forma de onda, frequência e tempo de ensaio.

4Antes de iniciar o ensaio, verificar se o equipamento de ensaio está correctamente ligado e se cumpre os requisitos de segurança correspondentes.

5. Iniciar o ensaio, injetar pulsos de sobretensão no equipamento de ensaio e registar a resposta do equipamento de ensaio, tais como se há uma falha, se a fonte de alimentação é interrompida, etc.

6Se houver um problema com o equipamento de ensaio, é necessário investigá-lo e analisá-lo para descobrir a causa do problema e fazer os reparos e melhorias necessários.

7Analisar e avaliar os resultados dos ensaios para determinar se o equipamento de ensaio cumpre os requisitos e normas EMC correspondentes.

8Com base nos resultados dos ensaios, ajustar e melhorar o equipamento, se necessário, até que o equipamento de ensaio possa satisfazer os requisitos e normas EMC correspondentes.

Deve notar-se que os ensaios de sobretensão EMC devem ser realizados num laboratório ou numa instalação de ensaio especializada para assegurar a estabilidade e a repetibilidade do ambiente de ensaio.Deve prestar-se atenção à segurança do equipamento de ensaio e do pessoal de ensaio durante o processo de ensaio., e devem ser seguidos os procedimentos e normas operacionais de segurança correspondentes.

Os critérios de ensaio de sobretensão EMC baseiam-se geralmente na norma de ensaio utilizada, como a IEC 61000-4-5.

1Se o ensaio de sobretensão é aprovado: o equipamento deve poder funcionar normalmente durante o ensaio e não ser afectado por pulsos de sobretensão.

2Se o equipamento falhar: se o equipamento falhar durante o ensaio, tais como desligamento, reinicialização, dados incorretos, etc., significa que há um problema com o desempenho EMC do equipamento.

3. Se a forma de onda satisfaz os requisitos: a forma de onda do pulso de onda deve satisfazer os requisitos de ensaio correspondentes, tais como tempo de subida, duração, tensão de pico, etc.

4Limite de forma de onda: se o dispositivo não puder suportar a forma de onda do pulso de ensaio durante o ensaio, por exemplo, a tensão de pico exceder a tensão máxima que o dispositivo pode suportar,significa que há um problema com o desempenho EMC do dispositivo.

5. Antes e depois do limite de forma de onda: Durante o ensaio,É necessário verificar o estado do equipamento antes e após a injeção de impulso de onda para determinar se o equipamento é afetado pelo impulso de forma de onda.

Deve notar-se que os critérios de avaliação podem variar consoante o objectivo do ensaio, o equipamento de ensaio e o ambiente de ensaio.É necessário realizar o ensaio de acordo com as normas de ensaio correspondentes., e fazer uma avaliação e um julgamento com base nos resultados dos ensaios.

Necessidade de ensaios de ondas elevadas EMC

Os produtos eletrônicos que falham no teste de aumento de tensão EMC podem falhar, ser reiniciados, funcionar mal ou queimar durante o uso real, portanto, o teste de aumento de tensão EMC deve ser realizado.

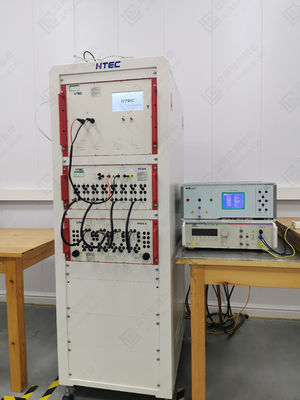

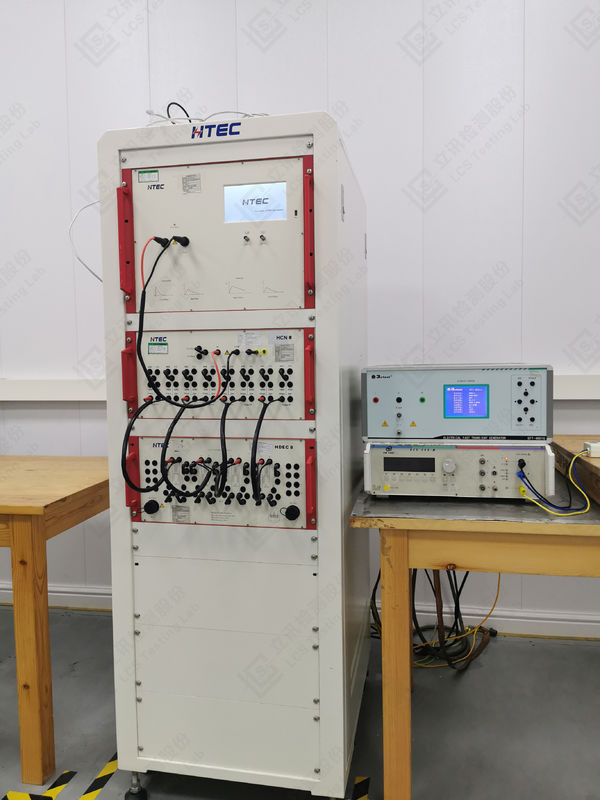

Equipamento de ensaio de sobretensões EMC

1Gerador de simulação de imunidade conduzida transitória.

2- Teste de raios.

3- Gerador de ondas sintéticas.

4Rede de acoplamento trifásico

5Rede de acoplamento de linhas de dados

6- Teste de raios.

7.7Módulo de ensaio de.4KV

8- redes de acoplamento e de desacoplamento

Precauções para os ensaios de sobretensão EMC

1Antes do ensaio, certifique-se de adicionar medidas de protecção de acordo com as prescrições do fabricante.

2A taxa de ensaio é uma vez por minuto, o que não deve ser demasiado rápido, de modo a proporcionar um processo de recuperação do desempenho para o dispositivo de protecção.O fenômeno dos relâmpagos na natureza e a comutação de grandes interruptores nas estações de comutação não podem ter taxas de repetição muito altas.

3Teste, geralmente faça 5 vezes de polaridade positiva/negativa.

4A tensão de ensaio deve aumentar gradualmente de baixa para alta para evitar artefatos devido às características não-lineares do volt-ampere.prestar atenção à tensão de ensaio não superior aos requisitos da norma do produto para evitar danos desnecessários.

Quais são as diferenças entre testes de ondas e testes de raios?

(1) Qual a diferença entre o ensaio de transição ES e o ensaio de ondas de raio?

As ondas de relâmpago fazem parte do teste EMC. A onda de relâmpago refere-se à alta tensão instantânea gerada em linhas de energia, linhas de sinal e linhas de controle por choques de relâmpago.O TVS é geralmente usado para suprimi-la..

2) Quais são as diferenças e as ligações entre os dois elementos experimentais "corrente de impulso" e "surgência" no ensaio EMC?

1A corrente de entrada descreve uma corrente grande instantânea. Geralmente se refere à grande corrente gerada dentro de um aparelho elétrico por um momento quando ele é alimentado.Isto reflete-se principalmente nas cargas indutivas e capacitivasA carga indutiva representa o motor. no momento em que o motor começa, é equivalente a um curto-circuito, e a corrente é bastante grande,porque a resistência e a indutividade dos enrolamentos do motor são muito pequenasUma corrente de entrada reversa também será gerada quando o motor é desligado.e a corrente é teoricamente infinita naquele momentoAlém disso, no momento em que uma lâmpada fluorescente é ligada, é necessária uma alta tensão instantânea e uma grande corrente para ionizar o vapor de mercúrio no interior do tubo da lâmpada.

2. Surge pode descrever corrente ou tensão (na maioria das vezes refere-se a tensão).Uma alta tensão instantânea é gerada na rede elétrica e aplicada ao equipamento elétrico..

3Contacto: quando o motor é desligado, há uma corrente de impacto e uma onda.

(3) A diferença entre ondas e relâmpagos

1. Propriedades diferentes

1. Surge: É um valor de pico instantâneo que excede o valor estável, que inclui a tensão de surge e a corrente de surge.

2. Relâmpago: Quando um raio atinge, a corrente elétrica passa através de pessoas, gado, árvores, edifícios, etc., causando ferimentos ou danos.

2. Diferentes causas

1. Surge: É um pulso violento que ocorre em apenas alguns milionésimos de segundo. As possíveis causas de surges incluem equipamentos pesados, curto-circuitos, interrupções de energia ou grandes motores.

2. Relâmpago: uma descarga rápida entre uma parte da camada de nuvem carregada e outra parte da camada de nuvem com um tipo diferente de carga, ou a camada de nuvem carregada na terra.

3Características diferentes

1. Surge: Os produtos que contêm dispositivos de bloqueio de surge podem absorver efetivamente uma enorme energia súbita para proteger os equipamentos conectados de danos.

2. Relâmpago: O processo de descarga rápida produz relâmpagos fortes e é acompanhado por sons fortes; quando ocorre relâmpago, geralmente são geradas cargas,com a camada inferior sendo eletricidade negativa e a camada superior sendo eletricidade positivaAs cargas positivas também são geradas no solo, que se movem com as nuvens como uma sombra.

3No ensaio EMC, quais são os fatores que influenciam o fracasso do ensaio de ondas de raio?

Adicionar alguns dispositivos de proteção contra raios e anti-surge às interfaces de linha de energia e sinal.tubo de descarga de gás varistor TVS (diodo Zener) tubo de descarga sólidoOs produtos específicos destes dispositivos têm os seus próprios parâmetros.É inútil escolher um dispositivo que não pode proteger contra uma tensão tão altaEntão, verifique se os parâmetros do dispositivo que você escolher estão corretos e se ele pode suportar tal alta tensão e corrente.
