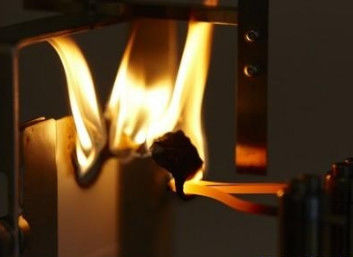

Teste de retardador de chama: rastreamento
Padrão de ensaio

GB/T 4207; CEI 60112; EN CEI 60112

Definição

Índice de detecção comparativo CTI: valor máximo da tensão quando cinco amostras são submetidas a 50 gotas de líquido sem falha de detecção e combustão contínua, expresso em volts (V),e inclui também uma descrição das propriedades do material durante o ensaio de 100 gotas;

Índice de detecção de prova PTI: o valor máximo da tensão correspondente aos cinco espécimes submetidos a 50 gotas de líquido sem falha de detecção e combustão contínua,expresso em volts (V)

Exemplar

Recomenda-se a utilização de amostras com um tamanho plano não inferior a 20 mmX20 mm e uma espessura não inferior a 3 mm (podem ser empilhadas)

Pré-tratamento ambiental da amostra

Salvo disposição em contrário, a amostra deve ser mantida a (23±2) °C e com umidade relativa (50±10)% durante pelo menos 24 horas.

O ensaio deve ser iniciado no prazo de 30 minutos após a retirada da amostra da câmara de condicionamento.

Quando uma tensão sinusoidal é aplicada ao eletrodo

Faixa de tensão: 100V~600V; faixa de frequência: 48Hz~62Hz; o erro máximo do dispositivo de medição de tensão não deve exceder 1,5%, e a fonte de alimentação não deve ser inferior a 0,6kVA

Autocalibração do instrumento

Quando o valor efetivo da corrente for (0,50±0,05) A durante (2,0±0,2) s, o dispositivo de sobrecorrente deve funcionar.

Solução de ensaio

Solução A: Dissolver um reagente anidro de cloreto de amónio analíticamente puro com uma fracção de massa de cerca de 0,1% e uma pureza não inferior a 99.8% em água deionizada para preparar uma solução A com uma resistividade de (3.95±0.05) Ω·m a (23±1) °C;

Solução B: Dissolver reagente de cloreto de amónio anidro analíticamente puro (NH.CI) com uma fracção em massa de cerca de 0,1% e uma pureza não inferior a 99.8% e sulfonato de dibutilnaftaleno de sódio com uma fracção em massa de (0.500±0,002) % em água deionizada para preparar solução B com uma resistividade de (1,98±0,05) Ω·m a (23±1) °C. (Alguns componentes da solução B são proibidos, por isso é difícil de produzir);

Solução C: Dissolver reagente de cloreto de amónio anidro analíticamente puro (NHCI) com uma fracção em massa de cerca de 0,2% e uma pureza não inferior a 99.8% e um tensioactivo não iónico (octoxinol) com uma fracção massiva de.50±0,02) % em água deionizada para preparar uma solução C com uma resistividade de (1,98±0,05)Ω*m a (23±1)°C. A tensão superficial da solução C é inferior a 40mN/m.

Eletrodo

Metal de platina com uma pureza de pelo menos 99%, a secção transversal retangular dos dois elétrodos deve ser de (5.0±0.1) mmX(2.0±0.1) mm e o ângulo do bisel final deve ser de (30±2) °

A lâmina do bisel deve ser aproximadamente plana, cerca de 0,01 mm ~ 0,10 mm de largura

Procedimentos operacionais

Manter a temperatura a (23±2) °C, a umidade relativa a (50±10) %; a solução de ensaio situar-se a 35±5 mm acima da amostra;

A solução gota no centro do elétrodo a um intervalo de tempo de 30 ± 5 s; a massa de 50 gotas consecutivas deve ser 0,997 g ~ 1,147 g e a massa de 20 gotas consecutivas deve ser 0,380 g ~ 0,480 g;

O tempo de gotejamento de 50 gotas na amostra deve ser de 24,5 min±2 min.

Determinação dos resultados

O ensaio deve ser interrompido se ocorrerem as seguintes situações:

a) O dispositivo de sobrecorrência é activado;

b) ocorre uma combustão contínua;

c) terem decorrido, pelo menos, 25 segundos desde a gota 50a (100a) de líquido e não ocorrerem as situações a) ou b).
