Teste INS de perturbação do ruído de alta frequência
Introdução do ensaio
O ensaio INS de perturbação do ruído de alta frequência pertence ao ensaio de campo EMC.e o seu objectivo de ensaio básico é o mesmo da norma internacional IEC 61000-4-4 (ensaios em grupo de pulsos eléctricos rápidos transitórios)Esta capacidade de teste serve principalmente clientes relacionados com o Japão e alguns países asiáticos.

Teste INS de perturbação do ruído de alta frequência

Este ensaio simula principalmente os dispositivos de comutação no circuito, tais como relés, etc. Quando eles são ligados ou desligados, a corrente no circuito mudará rapidamente.Se houver componentes indutivos no circuito, a mudança rápida de corrente produzirá uma interferência instantânea de alta tensão.com uma tensão de até 100 V,A fim de assegurar a estabilidade dos produtos electrónicos durante a utilização, é necessário realizar-lhes testes anti-interferência (EMS).Utilizando um gerador de pulsos de alta frequência, vários grupos de sinais de pulso são directamente aplicados às amostras testadas e a capacidade anti-interferência das amostras é avaliada com base nas alterações do desempenho das amostras anteriores,Após e durante o ensaio.
Objetos de aplicação do ensaio
Equipamento eletrónico, como painéis de controlo centrais
Normas comuns
NECA TR-28: Indicadores de ensaio para testadores de ruído de ondas retangulares de alta frequência

JEM TR-177: Indicadores de ensaio para testadores de ruído de ondas retangulares de alta frequência para máquinas e dispositivos eléctricos

JEC 0103_2005: Norma de ensaio do circuito de controlo de baixa tensão

Instrumento de ensaio

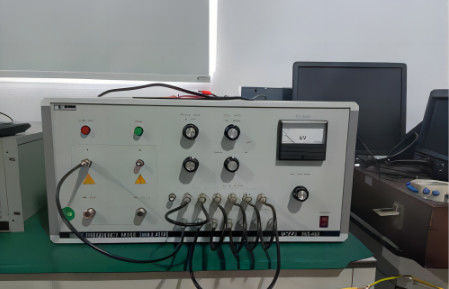

Gerador de pulsos de alta frequência

Gerador de pulsos de alta frequência

Dados do modelo:

Modelo: INS-40A

Amplitude do pulso de saída (50Ω carga): pulso retangular 0~2KVmax±10%

Amplitude do pulso de saída de circuito aberto: pulso retangular 0~4KVmax±10%

Largura do pulso: 50 ns~1 μs (50Ω carga, passo de 50 ns)

Tempo de elevação ≤ 1ns

Capacidade de potência do equipamento ensaiado:

AC monofase: 220Vmax, 16Amax

DC monofase: 220Vmax, 16Amax

Método de ensaio

1Conectar a extremidade de saída de pulso directamente à extremidade de entrada de energia da amostra de ensaio com um cabo coaxial de saída.

Método de ensaio INS de perturbação do ruído de alta frequência

2. Cooperar com toda a máquina ou com o substrato de ligação e utilizar a sonda de campo próximo (campo elétrico, campo magnético) para aplicar directamente o pulso à camada da amostra a 0 cm.
